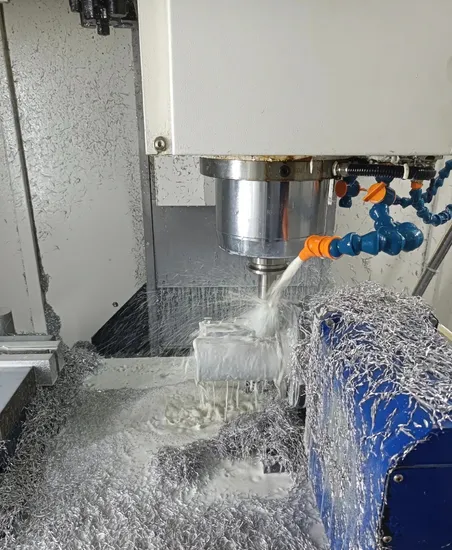

Mechanische Hardware Fräsen und Bohren Integrierte Verarbeitung Maschine Werkzeug Vmc1160 Fräsen Maschine Zentrum

Überblick
Werkstück bearbeiten
Produktparameter
Optional
Detaillierte Fotos
Unsere Vorteile
Verpackung & Versand
Unternehmensprofil
Häufig gestellte Fragen

Überblick

Grundlegende Informationen.

Modell Nr.	VMC1160
Typ	Arbeitstisch-Fräsmaschine
Struktur	Betttyp
Fräsertyp	Geeignet für alle Arten von Fräsern
Steuerungsmodus	CNC
Automatische Benotung	Automatisch
Präzision	Hohe Präzision
Zertifizierung	DAS
Zustand	Neu
Tischgröße	1200 x 600
Tabelle Maximale Belastung	1000
X/Y/Z-Achsen-Verfahrweg	1100X600X600
X/Y/Z Max. Vorschubgeschwindigkeit	10000
Spindeldrehzahl	8000
Maschinenabmessungen (L x B x H)	3100X2490X2380
Nettogewicht (ungefähr)	7000
Wiederholgenauigkeit der Positionierung	0,004
Transportpaket	Holzkiste
Spezifikation	3100x2490x2380mm
Warenzeichen	Sonnenschein
Herkunft	Shandong, China
HS-Code	8457101000

Verpackung & Lieferung

Paketgröße 2500,00 cm * 2000,00 cm * 1500,00 cm Paketbruttogewicht 7000,000 kg

Produktbeschreibung

Werkstück bearbeiten

Anwendungsgebiete

Produktparameter

Technische Daten	Einheit	VMC1050	VMC1160	VMC1370	VMC1580
Tischgröße	mm	1000 x 530	1200 x 600	1500 x 700	1700 x 800
Maximale Tischbelastung	kg	600	1000	900	1500
X/Y/Z-Achsen-Verfahrweg	mm	1000x500x600	1100x600x600	1300 x 700 x 700	1500x800x700
Abstand zwischen Spindelmitte und Säule	mm	580	650	752	871
Abstand zwischen Spindelstirnfläche und Arbeitstischoberfläche	mm	140-740	120-720	150-850	150-900
X/Y/Z Max. Vorschubgeschwindigkeit	mm/min	10000	10000	8000	10000
X/Y/Z Max. Eilgang	m/min	32/32/24	32/32/30	20.20.15	20.20.16
Spindeldrehzahl	U/min	8000	8000	8000	8000
Spindelkonus	Typ	BT40	BT40	BT40	BT50
Spindelmotorleistung	kW	7,5/11	11/15	11/15	15/18
Leistung des Servomotors der X/Y/Z-Achse	kW	3,9/3,9/3,6	4/4/5	4/4/5	4,5/4,5/4,5
X/Y/Z-Motoranschluss		Direkt	Direkt	Direkt	Direkt
X/Y/Z-Führungsbahntyp		Linienschiene	dritte Zeile	Zwei Linien und eine harte Linie	Zwei Linien und eine harte Linie
T-Nut	mm	5-18x90	5-18x100	5-18x145	5-22x145
Wiederholgenauigkeit der Positionierung	mm	±0,004	±0,005	±0,005	±0,005
Werkzeugmagazin		Disc-Typ	Disc-Typ	Disc-Typ	Disc-Typ
Werkzeugkapazität		24T	24T	24T	24T
Maximales Werkzeuggewicht	kg	8	8	8	15
Max. Werkzeuglänge	mm	250/300	300	300	300
Elektrische Kapazität	kVA	15	18	22	30
Maschinenabmessungen (L x B x H)	mm	3200 x 2420 x 2400	3100 x 2490 x 2380	3600 x 3000 x 2700	4260 x 3545 x 3200
Nettogewicht (ungefähr)	kg	6000	7000	11000	12000

Optional

Standardkonfiguration

1.GSK CNC-System 2. Drei Achsen verwenden Taiwan-Führungsschienen 3. Werkzeugmagazin verwendet Servo-ATC-Werkzeugwechsler oder Dual-Servo 4. Vollständig geschlossener Verarbeitungsbereich

Optional
1. CNC-System FANUC, SIEMENS, HNC 2. Dreiachsiges HEIDENHAIN-Linearmaß 3. Vierte Achse, Motor, Verstärker 4. Automatisierungszelle mit Knickarmroboter 5. Automatisierungszelle mit Traversenmanipulator 6. Kettenplatten-Späneförderer (inkl. Trichter) 7. Kratzer-Späneförderer (inkl. Trichter)

Detaillierte Fotos

CNC-System
CNC-Systeme werden hauptsächlich zur präzisen Bewegungssteuerung und Prozessanpassung verwendet, um die Produktionseffizienz zu verbessern, sowie zur Statusüberwachung und Rückmeldung in Echtzeit.

Werkzeugmagazin
Das Werkzeugmagazin dient hauptsächlich als Aufbewahrungsort für Werkzeuge und kann die Werkzeuge gemäß der Programmsteuerung für den Werkzeugwechsel richtig auswählen und positionieren. Der Werkzeugwechselmechanismus führt den Werkzeugwechselvorgang aus.

Linearführungen
Der Reibungswiderstand der Linearführungen im Bearbeitungszentrum ist die Rollreibung, die sehr gering ist, sodass die Positioniergenauigkeit und Wiederholbarkeit auch bei schnellen Bewegungen gewährleistet sind. Es werden Rollenlinearführungen der Marke Taiwan verwendet, und die Rollen und Führungen stehen in Linien-Oberflächen-Rollkontakt, was eine höhere Steifigkeit und Tragfähigkeit als Kugelführungen aufweist.

Werkbank
Der Arbeitstisch des Bearbeitungszentrums besteht üblicherweise aus hochfesten Materialien wie hochwertigem Gusseisen oder Schweißteilen und wird durch Alterung und sekundäres Anlassen behandelt, um innere Spannungen zu beseitigen und eine stabile Bearbeitung des Werkstücks zu gewährleisten. Diese Konstruktion ermöglicht es dem Arbeitstisch, höheren Schnittkräften und einem höheren Werkstückgewicht standzuhalten und so die Stabilität während der Bearbeitung zu gewährleisten.
